אביזרי בדיקה תואמים עבור מנתחי Raman מקוונים נוזליים וספקטרומטרים של Raman.
בדיקה אופטית:
• יעילות איסוף גבוהה: עיצוב אופטי מיוחד
•עמיד בטמפרטורות גבוהות ונמוכות, בלחץ גבוה, בתנאי תגובה קשים וקיצונים
• התאמה אישית גמישה: ניתן להתאים אישית את הממשק, האורך והחומר
תא זרימה:
• מספר חומרים זמינים
• עיצוב אופטי מיוחד מבטיח יעילות איסוף מקסימלית
• מפרטי ממשק שונים יכולים להתאים לצינורות של מפרטים שונים.
• מתאים למערכות טמפרטורה גבוהה, לחץ גבוה, חומצה חזקה ומערכות אלקליות חזקות, עם אטימה טובה וחיבור נוח
בדיקה לא מקוונת

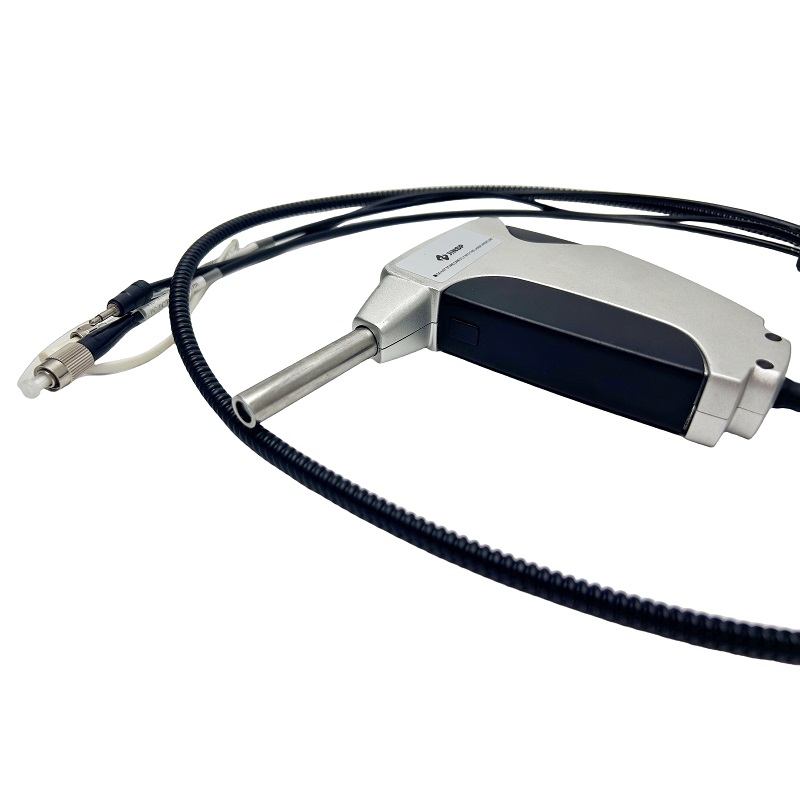

בדיקה PR100 Raman היא בדיקה מעבדתית ראמאן לניתוח לא מקוון, שניתן להשתמש בה עבור שלושה אורכי גל עירור: 532 ננומטר, 785 ננומטר ו-1064 ננומטר.הבדיקה קומפקטית וקלת משקל, מתאימה למדידות שגרתיות של נוזלים ומוצקים בשילוב עם תא דגימה.זה יכול לשמש גם עם מיקרוסקופ עבור מיקרוספקטרוסקופיה של ראמאן.ניתן לשלב את PR100 עם תא זרימה וכור מבט צד לניטור תגובה מקוונת.
בדיקה ביולוגית
PR202 מתאים לניטור מקוון של רכיבים שונים בכורי תסיסה ביולוגית, וניתן לנתק את חלק הבדיקה לצורך טיפול עיקור בטמפרטורה גבוהה.ממשק צינור הבדיקה הוא PG13.5.
| בדיקה אופטית PR100 | בדיקת טבילה PR200 | בדיקת טבילה PR201 | בדיקת טבילה PR202 | בדיקת טבילה תעשייתית PR300 | |
| חומר צינור בדיקה | נירוסטה 304 | סגסוגת C276, נירוסטה 304, נירוסטה 316L, סגסוגת מונל או TA2 אופציונלי | סגסוגת C276, נירוסטה 304, נירוסטה 316L, סגסוגת מונל או TA2 אופציונלי | נירוסטה 316L, עמיד בפני עיקור SIP/CIP | סגסוגת C276, נירוסטה 304, נירוסטה 316L, סגסוגת מונל או TA2 אופציונלי |
| היקף חיצוני | 10 מ"מ | 10 מ"מ | 16 מ"מ | 12 מ"מ | 60 מ"מ (צור קשר עם מכירות לאפשרויות אחרות) |
| אורך צינור בדיקה | 80 מ"מ | 350 מ"מ (צור קשר עם מכירות עבור אורך מותאם אישית אחר של 100 מ"מ ~ 350 מ"מ) | 270 מ"מ (צור קשר עם מכירות עבור אורך מותאם אישית אחר של 100 מ"מ ~ 1000 מ"מ) | 120 מ"מ (צור קשר עם מכירות עבור אורך מותאם אישית אחר של 120 מ"מ ~ 320 מ"מ) | 1.9 מ' (צור קשר עם מכירות עבור אורך מותאם אישית אחר של 1 מ' ~ 3 מ') |
| טווח ספקטרלי | 200 ~ 3900 ס"מ-1 (אורך גל עירור של 532 ננומטר או 785 ננומטר) או 230 ~ 3100 ס"מ-1 (אורך גל עירור של 1064 ננומטר) | ||||
| סוג דגימה | כל סוג לדוגמה | L (נוזל צלול) או S (נוזל אטום או עכור) או C (תמיסות או מוצקים למחצה) | |||
| כבל סיב אופטי | כיסוי PVC 1.3 מ' כסטנדרט, 3 מ' או 5 מ' אורך הם אופציונליים | 5 מ' כסטנדרט, 10 מ', 50 מ' או 100 מ' אורך הם אופציונליים;מעיל PVC כסטנדרט, מעיל TPU או סיליקה ג'ל הם אופציונליים | 50 מ' (צור קשר עם מכירות לאפשרויות אחרות) | ||
| טווח טמפרטורות | 0 ~ 100 ºC | -40 ~ 200 ºC | -40 ~ 150 ºC | -30 ~ 200 ºC | -60 ~ 200 ºC |
| לחץ מקסימלי | מצב הסביבה | 30 MPa | 30 MPa | 1 MPa | 30 MPa |
| עמידות בפני קורוזיה | אינו עמיד בפני נוזל מאכל | עמיד בפני חומצה/אלקלית חזקה, חומצה הידרופלואורית (HF) ותמיסה אורגנית | עמיד בפני חומצה/אלקלית חזקה, חומצה הידרופלואורית (HF) ותמיסה אורגנית | טווח pH: 1-14 | עמיד בפני חומצה/אלקלית חזקה, חומצה הידרופלואורית (HF) ותמיסה אורגנית |
| תצורת סיבים אופטיים | 100 מיקרומטר סיב עירור, 200 מיקרומטר סיב איסוף, NA 0.22 | ||||
| יעילות מסנן | OD6 (צור קשר עם מכירות לאפשרויות אחרות) | ||||
| ממשק חיבור | FC ו-SMA | ||||

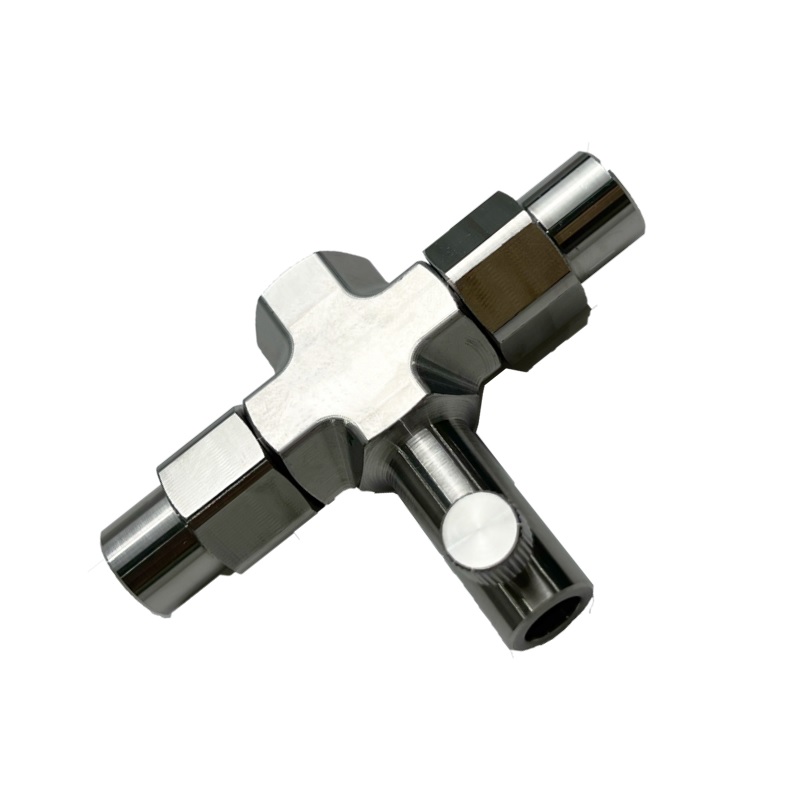

ניתן לשלב את תאי הזרימה FC100/FC200 עם הגשש PR100 Raman ולחבר אותם לצינור התגובה.
כאשר חומר נוזלי זורם דרך תא הזרימה, ניתן להשלים את איסוף האותות הספקטרליים תוך מספר שניות.זה מתאים למערכות תגובה רציפה בזרימה או לתגובות מסוג קומקום עם דגימות אוטומטיות, המאפשרות ניטור מקוון.
| תא זרימה FC100 | תא זרימה FC200 | תא זרימה תעשייתי FC300 | |
| יישום | FC100 הוא תא זרימה בגודל קטן לניטור תגובה מקוונת במעבדה.זה יכול להיות מחובר לכור microchannel באמצעות לולאת דגימה. | FC100 הוא תא זרימה בגודל בינוני לניטור תגובה מקוונת במעבדה.ניתן לחבר אותו לכור זרימה באמצעות לולאת דגימה. | ניתן להשתמש ב-FC300 לניטור תגובה מקוונת בייצור בקנה מידה גדול.מצב חיבור מאוגן הופך אותו ליישום בכורי צינור או כורי זרימה רציפה. |
| קוטר פנימי של זרימה | 3 מ"מ (צור קשר עם מכירות לאפשרויות אחרות) | 8 מ"מ (צור קשר עם מכירות לאפשרויות אחרות) | 15 מ"מ (צור קשר עם מכירות לאפשרויות אחרות) |
| חוֹמֶר | סגסוגת C276, נירוסטה 304, נירוסטה 316L, סגסוגת מונל, TA2 או PTFE אופציונלי | ||
| מִמְשָׁק | Φ6, 1/8 אינץ', 1/4 אינץ' או 1/16 אינץ' אופציונלי | Φ6, Φ8, Φ10, 1/8'' או 1/4 אינץ' אופציונלי | DN10, DN15 או DN20 אופציונלי |
| אביזרי צינור (צינורות פלדה) או אביזרי דוקרנים (צינור) אופציונלי | |||
| טווח טמפרטורות | -40 ~ 200 ºC | -40 ~ 200 ºC | -60 ~ 300 ºC |
| לחץ מקסימלי | 1 MPa | 4 MPa | 4 MPa |
| נגד קורוזיה | עמיד בפני חומצה/אלקלית חזקה, חומצה הידרופלואורית (HF) ותמיסה אורגנית | ||
